ZW型自吸式无堵塞排污泵

您当前的位置: 首页 > 产品中心 > 其他水泵产品 > 无堵塞排污泵 > ZW型自吸式无堵塞排污泵
  • ZW型自吸式无堵塞排污泵

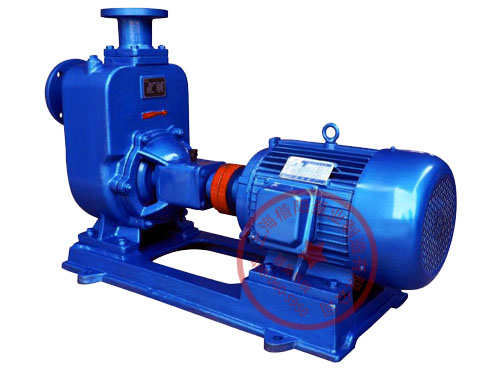

ZW型自吸式无堵塞排污泵

产地:中国·上海

品牌:楷阳

流量:5-800m3/h

扬程:10-80m

功率:2.2-55KW

转速:1450-2900r/min

口径:φ25-φ300

介质温度:≤120℃

PH值:铸铁材质6~9

不锈钢材质2~13

自吸高度:4.5~5.5m

  • 产品描述
  • 产品询价

ZW型自吸式无堵塞排污泵,自吸排污泵,无堵塞自吸泵

ZW型自吸式无堵塞排污泵技术参数

产地:中国·上海

品牌:楷阳

流量:5-800m3/h

扬程:10-80m

功率:2.2-55KW

转速:1450-2900r/min

口径:φ25-φ300

介质温度:≤120

PH值:铸铁材质6~9不锈钢材质2~13

自吸高度:4.5~5.5m

型号

流量

m3/h

扬程(m

功率(km

转速(r/min

效率(%

汽蚀余量(m

自吸高度(m

重量(kg)

25ZW8-15

8

15

2.2

2900

45

2.0

5.5

100

32ZW5-20

5

20

2.2

2900

45

2.5

5.5

100

32ZW10-20

10

20

2.2

2900

45

2.5

5.5

100

32ZW9-30

9

30

3

2900

48

2.5

5.5

120

40ZW10-20

10

20

2.2

2900

45

2.5

5.5

100

40ZW20-15

20

15

2.2

2900

45

2.5

5.5

100

40ZW15-30

15

30

3

2900

48

2.5

5.5

120

50ZW10-20

10

20

2.2

2900

45

2.5

5.5

100

50ZW20-12

20

12

2.2

2900

45

2.5

5.5

100

50ZW15-30

15

30

3

2900

48

2.5

5.5

120

50ZW20-35

20

35

5.5

2900

48

2.5

5.5

150

65ZW30-18

30

18

4

1450

45

2.5

5.5

200

65ZW25-30

25

30

5.5

2900

50

3.0

5.5

200

65ZW25-40

25

40

7.5

2900

50

3.0

5.5

200

65ZW40-25

40

25

7.5

2900

50

3.0

5.5

200

65ZW65-25

65

25

11

2900

52

3.0

5.5

240

80ZW40-16

40

16

4

1450

50

3.0

5.0

240

80ZW40-25

40

25

7.5

2900

50

3.0

5.5

200

80ZW25-40

25

40

7.5

2900

50

3.0

5.5

200

80ZW65-25

65

25

11

2900

52

3.0

5.5

240

80ZW80-35

80

35

15

2900

45

3.0

5.5

285

80ZW80-35

80

35

15

1450

50

3.0

5.5

450

80ZW50-60

50

60

22

2900

55

3.0

5.0

340

100ZW100-15

100

15

7.5

1450

50

4.0

5.5

300

100ZW80-20

80

20

7.5

1450

53

4.0

5.5

300

100ZW100-20

100

20

11

1450

53

4.0

5.5

340

100ZW100-30

100

30

22

2900

53

4.0

5.5

510

125ZW120-20

120

20

15

1450

55

4.5

5.5

500

150ZW180-14

180

14

15

1450

60

5.0

5.5

500

150ZW180-20

180

20

22

1450

60

5.0

5.0

570

150ZW180-30

180

30

37

1450

65

5.0

5.0

680

150ZW180-38

180

38

55

1450

45

5.0

6.0

800

200ZW280-14

280

14

22

1450

65

5.0

5.0

700

200ZW280-28

280

28

55

1450

55

4.0

5.2

940

250ZW420-20

420

20

55

1450

61

6.0

4.5

1150

300ZW800-14

800

14

55

1450

65

6.0

4.5

1400

ZW型自吸式无堵塞排污泵产品介绍

ZW型自吸式无堵塞排污泵既可像一般清水自吸泵那样不需安装底阀,不需灌引水(首次使用需灌引水),又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装、使用、移动方便,性能稳定,维修率极低,深受广大用户青睐。

ZW型自吸式无堵塞排污泵工作原理

ZW系列自吸式无堵塞排污泵,主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。

泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动吋,泵内的储液在叶轮的作用下,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

ZW型自吸式无堵塞排污泵产品特点

ZW系列无堵塞自吸式排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式无可比拟的。 ZW系列无堵塞自吸式排污泵广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

ZW型自吸式无堵塞排污泵适用范围

ZW系列无堵塞自吸式排污泵广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

1.环境温度≦50℃,介质温度≦80℃特殊要求可达200.

2.介质PH值铸铁材质为6-9,不锈钢为2-13.

3.介质重度不超过1240千克/m3

4.自吸高度不能超过规定值4.5-5.5米,吸入管长度为≦10米。

5.通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
