KYD电动隔膜容积泵的维修步骤

日期:2019年07月11日   点击:

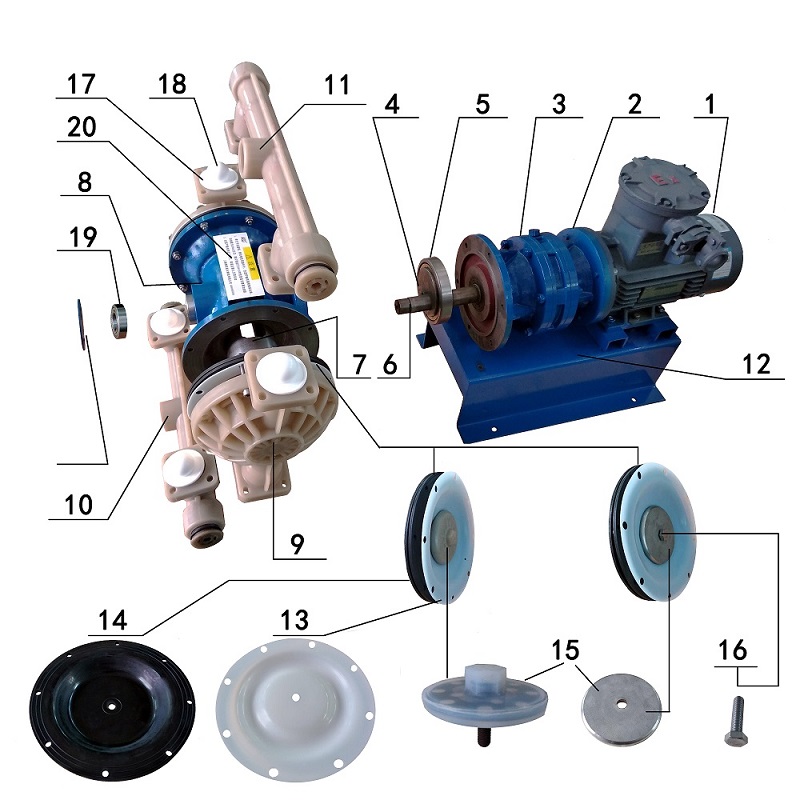

拆卸

1、取下10进口管和11出口管处螺栓,将10和11拆下即可看到密封球和密封座。

2、将密封球和密封座取掉后,继续取下9流体柱处螺栓即可看到隔膜片。

3、将16压板螺栓拧下即可取下15外压板和13、14主副隔膜片,

4、将整机竖立放置,电机在下,中间体在上;卸下序号8中间体和12底座处螺栓,卸下8中间体和3减速机螺栓;使用升吊设备将8中间体吊起离地50mm高,正常情况下中间体和减速机会自动脱离,如未脱离请往下轻敲减速机。

5、当8中间体拆卸后,可以轻松拿下5大轴承和4偏心轮,7骨架连杆轴也可以从中间体拿出。

检修

1、首先骨架连杆轴、大轴承、小轴承处是否缺油或者齿轮油是否干净无杂质;如需加油,请按照楷阳KYD电动隔膜泵第三节使用3.2进行操作。

2、检查主、副隔膜片,观察隔膜片两面是否有老化或者划痕现象,如果有建议使用更换楷阳原厂隔膜片。

3、检查密封球和密封座,观察密封球和密封座是否受到化学或物理性损坏。密封球应非常圆,且没有凹坑、划痕;密封座应保持清晰的斜面边缘,使密封球可以产生良好的密封性;如果密封球和密封座有划痕等损坏现象请更换楷阳原厂配件。
